English
光敏樹脂材料介紹
光敏樹脂指（UV Curable Resin）
用于光固化快速成型的材料為液態光固化樹脂，或稱液態光敏樹脂，它是由高分子組成的膠狀物質，主要包含齊聚物、光引發劑、稀釋劑成份。在一定紫外光的照射下，立即引起聚合反應，完成固化。有高強度、耐高溫、防水等特點。現在廣泛用于SLA光固3D化打印機和DLP3D打印機。
SLA的光固化樹脂特性：
由于SLA所用的光源是單色光，不同于普通的紫外光，同時對固化速率又有更高的要求，因此用于SLA的光固化樹脂一般應具有以下特性。
(1)黏度低 光固化是根據CAD模型，樹脂一層層疊加成零件。當完成一層后，由于樹脂表面張力大于固態樹脂表面張力，液態樹脂很難自動覆蓋已固化的固態樹脂的表面．必須借助自動刮板將樹脂液面刮平涂覆一次，而且只有待液面流平后才能加工下一層。這就需要樹脂有較低的黏度，以保證其較好的流平性，便于操作。現在樹脂黏度一般要求在600 cp·s(30℃)以下。
(2)固化收縮小 液態樹脂分子間的距離是范德華力作用距離，距離約為0.3～0.5 nm。固化后，分子發生了交聯，形成網狀結構分子間的距離轉化為共價鍵距離，距離約為0.154 nm，顯然固化前后分子間的距離減小。因此固化后必然出現體積收縮。同時，固化前后由無序變為較有序，也會出現體積收縮。
(3)固化速率快 一般成型時以每層厚度0.1～0.2 mm進行逐層固化，完成一個零件要固化百至數千層。因此，如果要在較短時問內制造出實體，固化速率是非常重要的。激光束對一個點進行曝光時問僅為微秒至毫秒的范圍，幾乎相當于所用光引發劑的激發態壽命。
(4)溶脹小 在模型成型過程中，液態樹脂一直覆蓋在已固化的部分工件上面，能夠滲入到固化件內而使已經固化的樹脂發生溶脹，造成零件尺寸發生增大。只有樹脂溶脹小，才能保證模型的精度。
(5)高的光敏感性 由于SLA所用的是單色光，這就要求感光樹脂與激光的波長必須匹配，即激光的波長盡可能在感光樹脂的最大吸收波長附近。同時感光樹脂的吸收波長范圍應窄，這樣可以保證只在激光照射的點上發生固化，從而提高零件的制作精度。
(6)固化程度高 可以減少后固化成型模型的收縮，從而減少后固化變形。
(7)濕態強度高 較高的濕態強度可以保證后固化過程不產生變形、膨脹、及層間剝離
光敏樹脂材料的其他特點：
（1） 易脆化，長時間存放后，材料會發生脆化，要注意存放環境在25℃左右。過冷過熱對材料性能都會有影響。
（2） 易變色，由于光敏樹脂的特性，長時間受光照射后，會漸漸發黃。但避光保存下，白色可以數年不變色。
數造科技常用光敏樹脂及性能分類：
常用樹脂案例圖片：

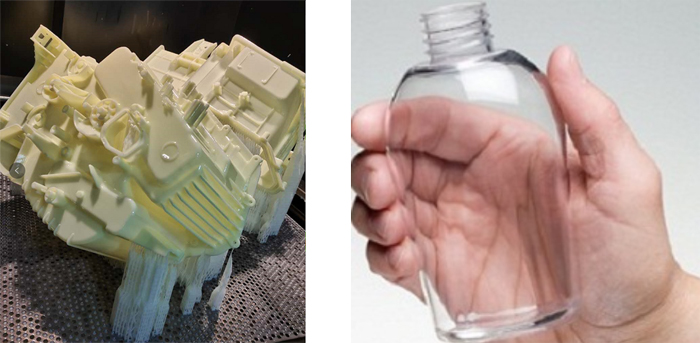

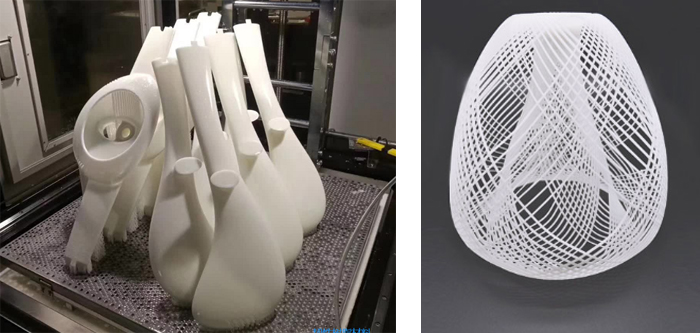

白色高韌性樹脂（汽車部件） 柔性光敏樹脂（藝術燈罩）
耐高溫樹脂（空調殼模型） 透明光敏樹脂打印的酒瓶
